ER모델 RDB 매핑 실습

시나리오

---



• 학생(Student)은 여러 과목을 수강함
• 교수(Professor)는 여러 과목을 담당함
• 각 과목(Course)은 한 교수에 의해 진행됨
• 강의실(Room)에서 과목이 정해진 시간표에 따라 열림
• 성적(Grade)은 학생이 수강한 과목마다 기록됨
• 전공(Major)은 학생과 과목 모두에 연결됨





ER 모델 구성 요소

---

개체(Entity)

• Student(학생) — 학번, 이름, 생년월일, 전공코드
• Professor(교수) — 교수ID, 이름, 학과
• Course(과목) — 과목코드, 과목명, 학점, 교수ID
• Room(강의실) — 강의실ID, 건물명, 수용인원
• Major(전공) — 전공코드, 전공명

 관계(Relationship)

• Enroll(수강): 학생이 과목을 수강함 + 성적, 학기
• Teaches(담당): 교수는 여러 과목을 가르침
• Schedules(시간표): 과목은 강의실에서 특정 요일, 시간에 진행됨
• BelongsTo: 학생과 과목 모두 특정 전공에 속함







관계형 데이터베이스 매핑

---

개체 -> 테이블

• 각 개체는 하나의 테이블로 매핑
• 개체의 속성은 테이블의 열(Column)
• 기본 키는 테이블의 Primary Key

1. Student (student_id , name, birth_date , major_id)

CREATE TABLE Student (
    student_id INT PRIMARY KEY,
    name VARCHAR(50),
    birth_date DATE,
    major_id INT,
    FOREIGN KEY (major_id) REFERENCES Major(major_id)
);



• student_id: 기본 키 (Primary Key)
• major_id: 전공 개체(Major)와의 관계를 반영하기 위해 **외래 키(Foreign Key)**로 추가



2. Professor(professor_id , name , department)

CREATE TABLE Professor (
    professor_id INT PRIMARY KEY,
    name VARCHAR(50),
    department VARCHAR(50)
);





• 간단한 개체는 그대로 열(Column)로 매핑



3.Course(course_id , course_name , credit , professor_id , major_id)

CREATE TABLE Course (
    course_id INT PRIMARY KEY,
    course_name VARCHAR(100),
    credit INT,
    professor_id INT,
    major_id INT,
    FOREIGN KEY (professor_id) REFERENCES Professor(professor_id),
    FOREIGN KEY (major_id) REFERENCES Major(major_id)
);



• professor_id, major_id는 다른 개체(Professor, Major)와의 관계를 반영
• 이처럼 개체 안에 다른 개체를 참조하면 → Foreign Key로 연결됨



4. Room(room_id , building_name , capacity)

CREATE TABLE Room (
    room_id INT PRIMARY KEY,
    building_name VARCHAR(50),
    capacity INT
);





5. Major(major_id, major_name)

CREATE TABLE Major (
    major_id INT PRIMARY KEY,
    major_name VARCHAR(50)
);







관계 -> 테이블,외래키

1. Enroll (학생 수강)



• 관계 타입: M:N 관계 (두 개체의 기본 키를 조합해서 복합 기본 키로 사용)
• 학생 1명은 여러 과목을 수강, 과목 1개는 여러 학생이 수강

CREATE TABLE Enroll (
    student_id INT,
    course_id INT,
    semester VARCHAR(20),
    grade VARCHAR(2),
    PRIMARY KEY (student_id, course_id),
    FOREIGN KEY (student_id) REFERENCES Student(student_id),
    FOREIGN KEY (course_id) REFERENCES Course(course_id)
);











2. Schedule(시간표)



• 과목(Course)이 강의실(Room)에서 특정 시간대에 수업함
• 이건 복합 관계 → 테이블로 매핑

CREATE TABLE Schedule (
    course_id INT,
    room_id INT,
    day_of_week VARCHAR(10),
    time_slot VARCHAR(10),
    PRIMARY KEY (course_id, day_of_week, time_slot),
    FOREIGN KEY (course_id) REFERENCES Course(course_id),
    FOREIGN KEY (room_id) REFERENCES Room(room_id)
);

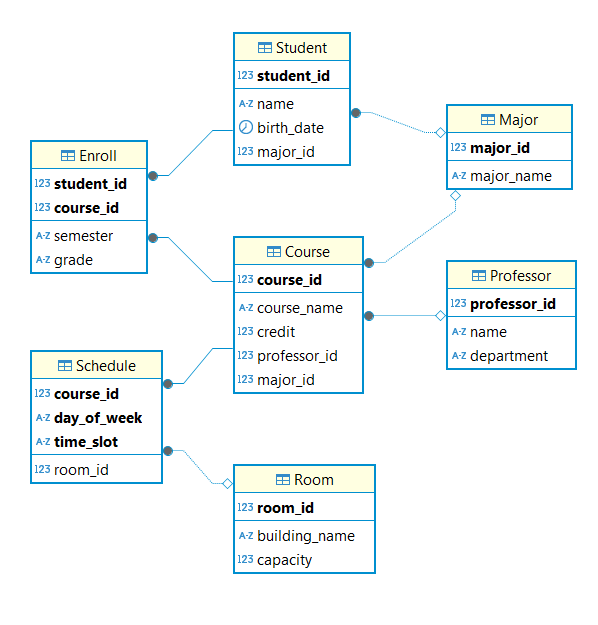

DBeaver실습

---
